Questão 126 — ENEM 2021Caderno azul · 2º Dia

Ficha da Questão

• Matérias: Física → eletrodinâmica; circuitos elétricos; chaves comutadoras
• Nível: Difícil
• Gabarito: D

Passo 1 — Leitura

• Comando: "Esse circuito é representado por"

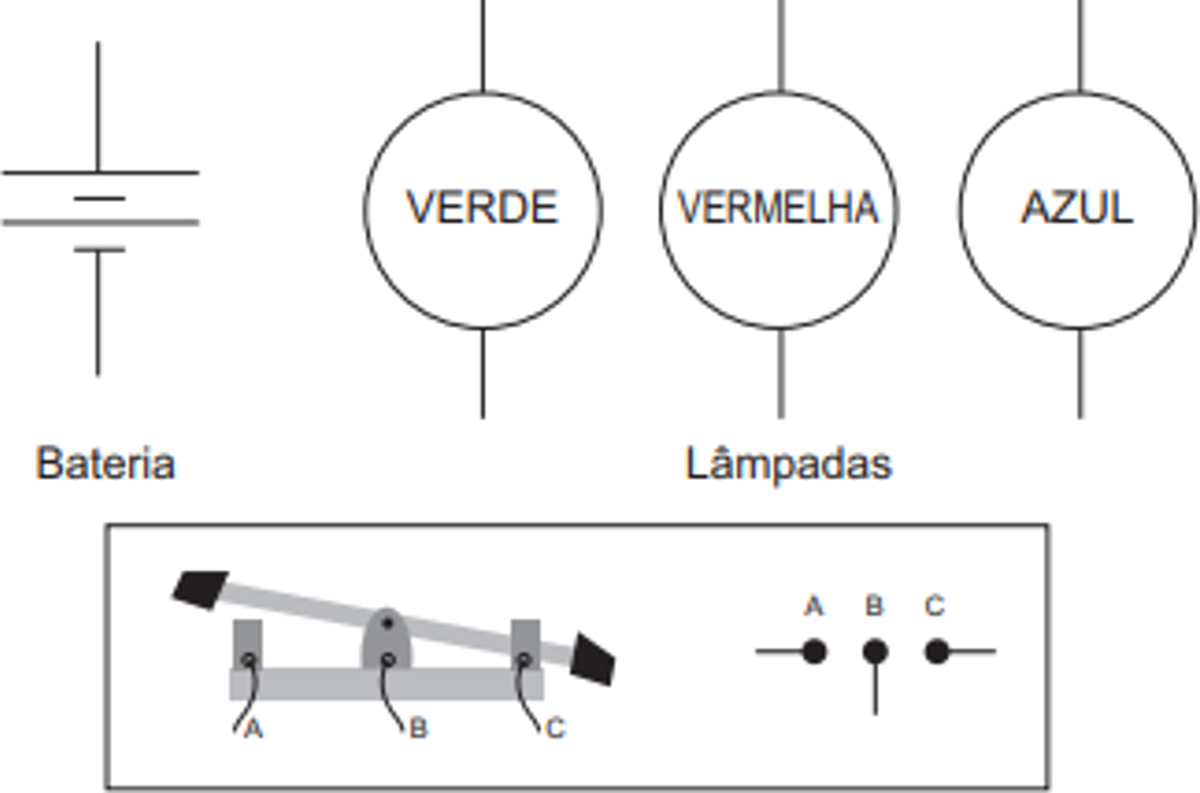

• Palavras-chave: acenda três lâmpadas de cores diferentes, uma de cada vez; dois interruptores; Quando esse interruptor fecha AB, abre BC e vice-versa.

Passo 2 — Conceitos

• Interruptor comutador (3 pontos A-B-C): sempre conecta B a A ou B a C, nunca aos dois ao mesmo tempo — é uma chave de duas posições.
• "Uma de cada vez": com dois comutadores em cascata, deve-se montar a árvore de seleção de modo que cada combinação de posições acenda exatamente uma das três lâmpadas, e nunca duas simultaneamente.

Passo 3 — Decodificação

• Evidência 1: o primeiro comutador escolhe entre dois ramos; em um deles vai direto a uma lâmpada, no outro alimenta o segundo comutador.
• Evidência 2: o segundo comutador, por sua vez, escolhe entre as duas lâmpadas restantes → no total, três saídas exclusivas.
• Síntese: o circuito correto é o que organiza os comutadores em cascata, garantindo apenas uma lâmpada acesa por configuração.

Passo 4 — Resolução

A montagem que satisfaz "uma de cada vez" é a que liga os dois comutadores em cascata: o primeiro seleciona a 1ª lâmpada ou repassa a corrente ao segundo comutador, que então seleciona entre a 2ª e a 3ª. Apenas um caminho é fechado por vez, acendendo uma única lâmpada → D.

Passo 5 — Análise

A) ❌ Permite que mais de uma lâmpada acenda ao mesmo tempo (ou deixa alguma sem caminho), violando "uma de cada vez".

B) ❌ Ligação que curto-circuita ou impede acender as três isoladamente.

C) ❌ Não cobre as três lâmpadas com caminhos exclusivos.

D) ✅ Comutadores em cascata: cada combinação fecha o circuito de uma única lâmpada, atendendo exatamente à necessidade.

E) ❌ Configuração em que duas lâmpadas podem acender juntas ou uma fica inacessível.

Gabarito: D

Passo 6 — Dica

• Padrão: "uma de cada vez" com chaves de 2 posições → montar seletor em cascata.
• Dica rápida: garanta caminho único fechado por configuração, nunca dois ramos simultâneos.
• Conexões: circuitos série/paralelo; chaves comutadoras; lógica de seleção.

> Observação: as alternativas são imagens de circuitos ([IMG]). A resolução descreve a topologia correta (comutadores em cascata) pelo enunciado; é indispensável a conferência visual das figuras para confirmar a alternativa D.
