Questão 73 — ENEM 2012Caderno azul · 1º Dia

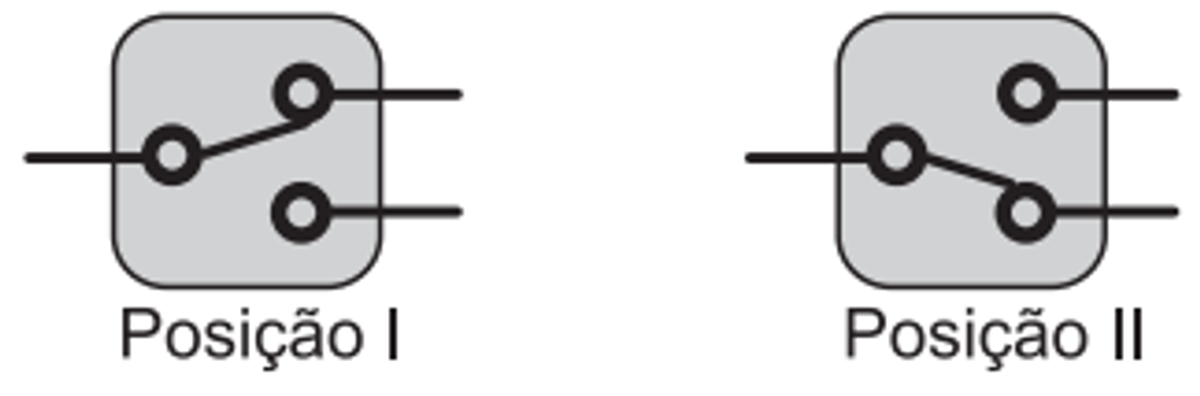

Para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro. Esta ligação é conhecida como interruptores paralelos. Este interruptor é uma chave de duas posições constituída por um polo e dois terminais, conforme mostrado nas figuras de um mesmo interruptor. Na Posição I a chave conecta o polo ao terminal superior, e na Posição Il a chave o conecta ao terminal inferior.
O circuito que cumpre a finalidade de funcionamento descrita no texto é:
Alternativas
Resolução
📋 Ficha da Questão
- 📚 Matérias Necessárias: Física → Eletrodinâmica (circuito three-way)
- ⚡ Nível: Muito difícil — cada interruptor precisa ter dois caminhos possíveis.
- 🎯 Tema/Habilidade: A ligação de interruptores paralelos.
- 🏆 Gabarito: E — revelado após a resolução completa
🔎 Passo 1 — O que a questão pede
- Comando: que esquema representa a ligação de dois interruptores paralelos.
- Estrutura da questão: o objetivo é que mudar qualquer um dos dois interruptores acenda ou apague a lâmpada, independentemente do outro.
- Armadilha antecipada: ligar os interruptores em série simples. Nesse arranjo, seria preciso ter os dois ligados para acender — não é isso que se pede.
📚 Passo 2 — O conceito em jogo
O interruptor descrito é de duas posições: um ponto comum que se liga alternadamente a um de dois terminais.
Na ligação paralela, dois fios — chamados fios de retorno — conectam os terminais de um interruptor aos do outro, criando dois caminhos possíveis.
O circuito fecha quando os dois interruptores estão no mesmo fio de retorno e abre quando estão em fios diferentes. Mudar qualquer um dos dois inverte o estado da lâmpada.
🧮 Passo 4 — O caminho até a resposta
Estabeleça o requisito: qualquer mudança isolada precisa alterar o estado da lâmpada.
Isso exige dois caminhos alternativos entre os interruptores, e não um único fio.
O esquema correto liga a fase ao comum do primeiro interruptor, os dois terminais dele aos dois do segundo por fios de retorno, e o comum do segundo à lâmpada — alternativa E.
🏁 Passo 6 — O que levar dessa questão
Interruptor paralelo precisa de dois caminhos entre as chaves. Um só fio de ligação nunca produz o efeito pedido.
