Questão 83 — ENEM 2013Caderno azul · 1º Dia

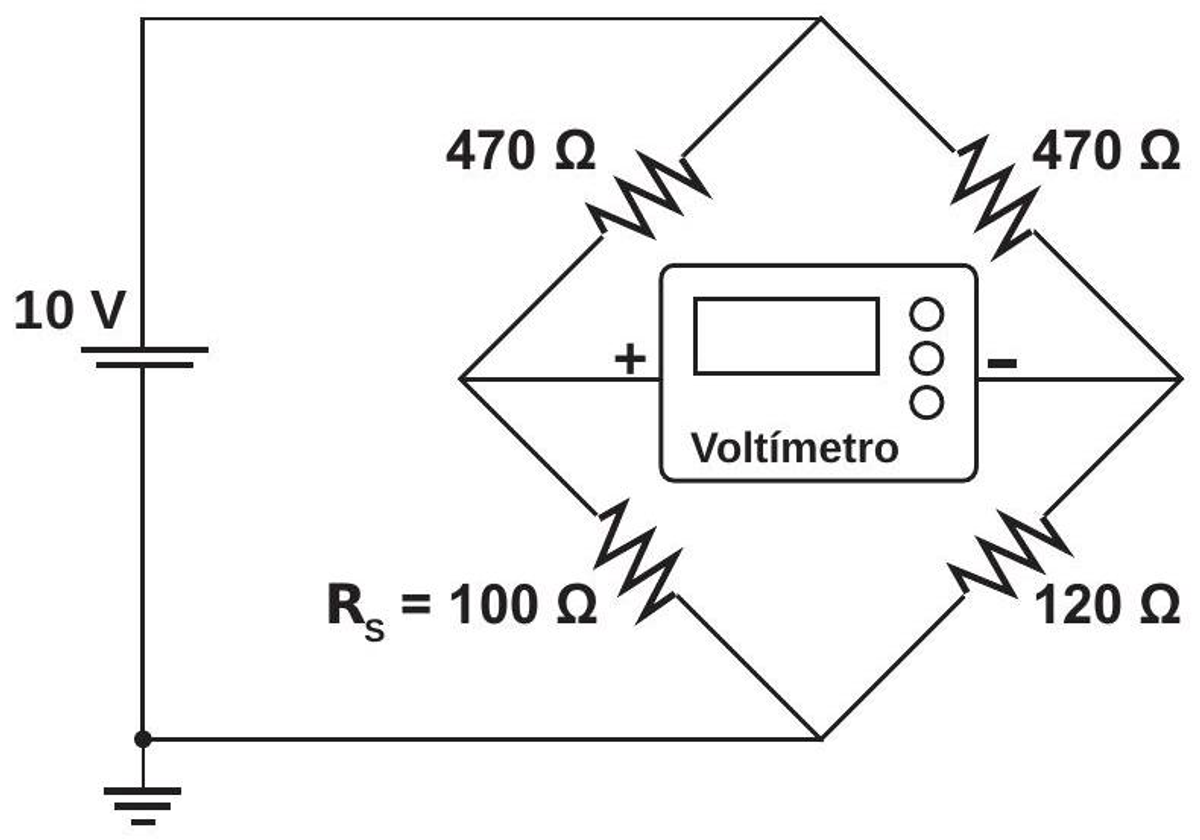

Medir temperatura é fundamental em muitas aplicações, e apresentar a leitura em mostradores digitais é bastante prático. O seu funcionamento é baseado na correspondência entre valores de temperatura e de diferença de potencial elétrico. Por exemplo, podemos usar o circuito elétrico apresentado, no qual o elemento sensor de temperatura ocupa um dos braços do circuito (Rs) e a dependência da resistência com a temperatura é conhecida.
Para um valor de temperatura em que RS=100 Ω, a leitura apresentada pelo voltímetro será de
Alternativas
Resolução
📋 Ficha da Questão
- 📚 Matérias Necessárias: Física → Eletrodinâmica (ponte e divisor de tensão)
- ⚡ Nível: Muito difícil — a leitura é a diferença entre dois potenciais.
- 🎯 Tema/Habilidade: A tensão no mostrador do termômetro digital.
- 🏆 Gabarito: D — revelado após a resolução completa
🔎 Passo 1 — O que a questão pede
- Comando: o valor da diferença de potencial no circuito descrito.
- Estrutura da questão: o circuito compara a tensão em dois ramos, e o mostrador exibe a diferença entre eles.
- Armadilha antecipada: ignorar o sinal. A diferença pode ser negativa, conforme a ordem em que os potenciais são subtraídos.
📚 Passo 2 — O conceito em jogo
Num divisor de tensão, a tensão sobre cada resistor é proporcional à sua resistência dentro do ramo.
Numa ponte, a leitura é a diferença entre os potenciais dos pontos médios dos dois ramos — e essa diferença tem sinal.
Quando o potencial do ponto de referência é maior que o do ponto medido, o resultado é negativo.
🧮 Passo 4 — O caminho até a resposta
Calcule a tensão no ponto médio de cada ramo pelo divisor de tensão, usando as resistências do circuito.
Subtraia os dois potenciais na ordem indicada pelo esquema.
A diferença resulta em −0,3 V — alternativa D.
🔍 Passo 5 — Análise das Alternativas
- A) ✗ Incorreta. +6,2 V é da ordem da tensão total da fonte, e não da diferença entre os pontos médios.
- B) ✗ Incorreta. +1,7 V não corresponde à diferença calculada entre os dois potenciais.
- C) ✗ Incorreta. Acerta o módulo, mas erra o sinal: o potencial de referência é o maior.
- D) ✓ Correta. É a diferença entre os potenciais dos dois ramos, negativa na ordem indicada pelo circuito.
- E) ✗ Incorreta. −6,2 V é da ordem da tensão da fonte, e não da diferença entre os pontos médios.
🏁 Passo 6 — O que levar dessa questão
Em ponte, a leitura é diferença com sinal. Módulo certo e sinal errado é resposta errada.
