Questão 72 — ENEM 2013Caderno azul · 1º Dia

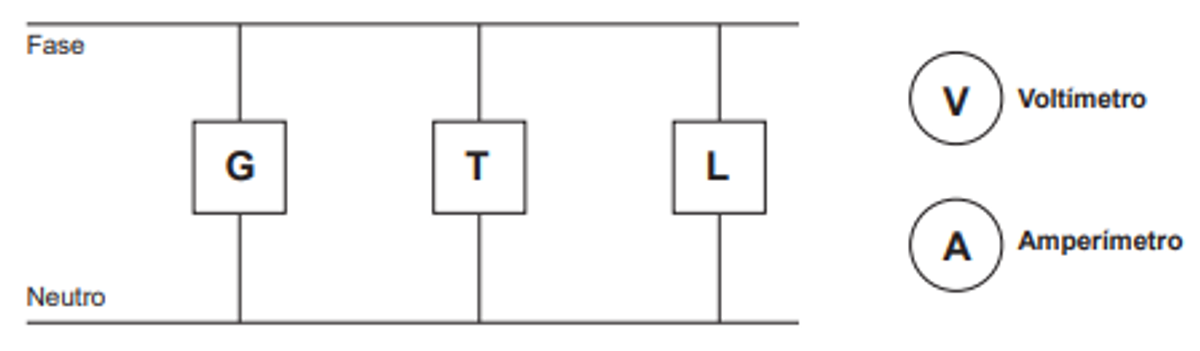

Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).
Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:
Alternativas
Resolução
📋 Ficha da Questão
- 📚 Matérias Necessárias: Física → Eletrodinâmica (medição em circuitos)
- ⚡ Nível: Muito difícil — voltímetro em paralelo, amperímetro em série.
- 🎯 Tema/Habilidade: A montagem dos instrumentos de medição.
- 🏆 Gabarito: E — revelado após a resolução completa
🔎 Passo 1 — O que a questão pede
- Comando: que esquema representa a montagem correta dos instrumentos.
- Estrutura da questão: são três medições: tensão na geladeira, corrente total e corrente na lâmpada.
- Armadilha antecipada: trocar a posição dos instrumentos. Amperímetro em paralelo provoca curto-circuito; voltímetro em série impede a corrente.
📚 Passo 2 — O conceito em jogo
O voltímetro mede diferença de potencial e tem resistência muito alta. Por isso é ligado em paralelo com o elemento, sem desviar corrente significativa.
O amperímetro mede corrente e tem resistência muito baixa. Por isso é ligado em série, no caminho da corrente que se quer medir.
Para medir a corrente total, o amperímetro fica antes da bifurcação; para medir a corrente de um ramo, fica dentro daquele ramo.
🧮 Passo 4 — O caminho até a resposta
Tensão na geladeira: voltímetro em paralelo com ela.
Corrente total: amperímetro em série no trecho comum, antes da divisão dos ramos.
Corrente na lâmpada: amperímetro em série no ramo da lâmpada. O esquema com essas três posições é o da alternativa E.
🏁 Passo 6 — O que levar dessa questão
Voltímetro em paralelo, amperímetro em série. Trocar isso queima o instrumento ou abre o circuito.
