Questão 70 — ENEM 2011Caderno azul · 1º Dia

📋 Ficha da Questão

• 📚 Matérias Necessárias: Física → Eletrodinâmica (circuito fechado)
• ⚡ Nível: Médio — a lâmpada acende quando o caminho se fecha.
• 🎯 Tema/Habilidade: Quais montagens acendem a lâmpada.
• 🏆 Gabarito: D — revelado após a resolução completa

🔎 Passo 1 — O que a questão pede

• Comando: em quais montagens a lâmpada acende.

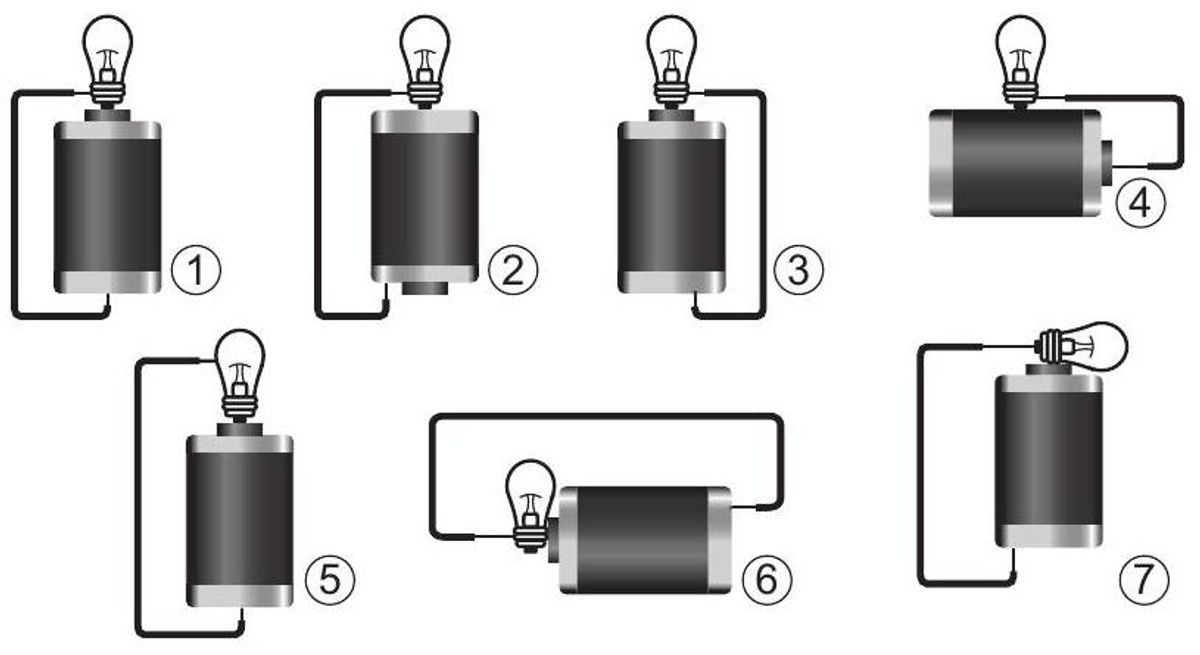

• Estrutura da questão: cada esquema mostra uma ligação diferente entre pilha, fio e lâmpada. É preciso testar cada um pelo critério do circuito fechado.
• Armadilha antecipada: achar que basta encostar o fio na lâmpada. É preciso caminho contínuo saindo de um polo da pilha, passando pelos dois contatos da lâmpada e voltando ao outro polo.

📚 Passo 2 — O conceito em jogo

A corrente elétrica só circula em circuito fechado: um caminho contínuo de material condutor entre os dois polos da fonte.

A lâmpada incandescente tem dois pontos de contato distintos — a base metálica lateral e o ponto central da parte inferior. A corrente precisa entrar por um e sair pelo outro, atravessando o filamento.

Se o fio liga os dois polos sem passar pela lâmpada, ocorre curto-circuito. Se toca um único contato da lâmpada, o circuito fica aberto e nada acontece.

🧮 Passo 4 — O caminho até a resposta

Estabeleça o critério: caminho contínuo do polo positivo, por um contato da lâmpada, saindo pelo outro contato e voltando ao polo negativo.

Aplique a cada esquema, verificando se os dois contatos da lâmpada e os dois polos da pilha estão todos no mesmo caminho.

Os esquemas que satisfazem essa condição são o 1, o 3 e o 7 — alternativa D.

🔍 Passo 5 — Análise das Alternativas

• A) ✗ Incorreta. Inclui um esquema em que o caminho não passa pelos dois contatos distintos da lâmpada, deixando o circuito aberto.
• B) ✗ Incorreta. Nenhum dos três esquemas indicados fecha corretamente o percurso entre os polos da pilha através do filamento.
• C) ✗ Incorreta. Acerta dois esquemas, mas o terceiro não completa o circuito pelos dois contatos da lâmpada.
• D) ✓ Correta. Nos três esquemas há caminho contínuo entre os polos da pilha passando pelos dois pontos de contato da lâmpada.
• E) ✗ Incorreta. Um dos esquedas indicados curto-circuita a pilha sem atravessar o filamento da lâmpada.

🏁 Passo 6 — O que levar dessa questão

Para acender, o circuito precisa de quatro pontos no mesmo caminho: os dois polos da pilha e os dois contatos da lâmpada.
