Questão 19 — ENEM 2009Caderno azul · 1º Dia

A instalação elétrica de uma casa envolve várias etapas, desde a alocação dos dispositivos, instrumentos e aparelhos elétricos, até a escolha dos materiais que a compõem, passando pelo dimensionamento da potência requerida, da fiação necessária, dos eletrodutos*, entre outras.

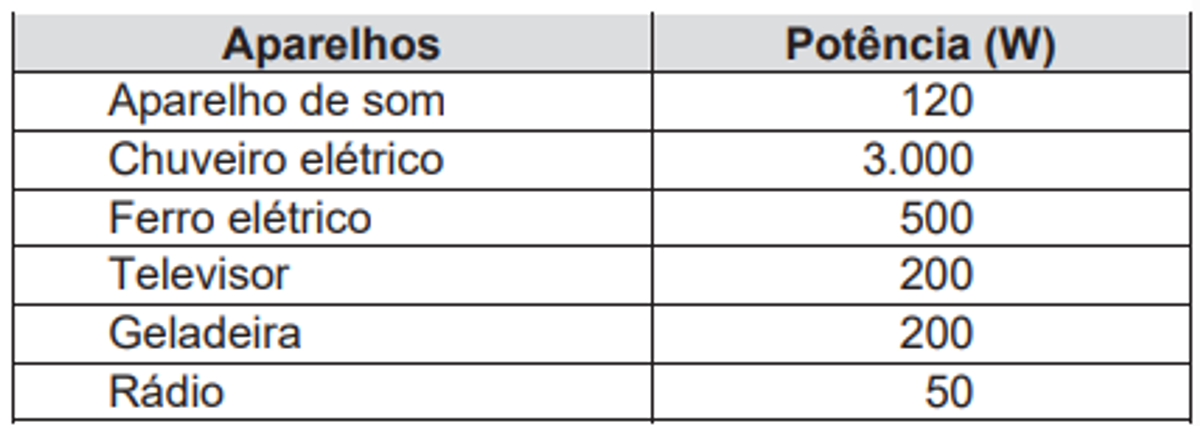

Para cada aparelho elétrico existe um valor de potência associado. Valores típicos de potências para alguns aparelhos elétricos são apresentados no quadro seguinte:

*Eletrodutos são condutos por onde passa a fiação de uma instalação elétrica, com a finalidade de protegê-la.

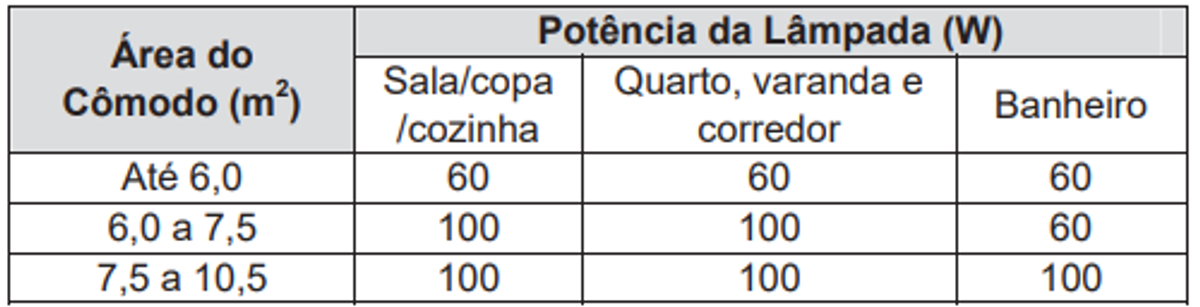

A escolha das lâmpadas é essencial para obtenção de uma boa iluminação. A potência da lâmpada deverá estar de acordo com o tamanho do cômodo a ser iluminado. O quadro a seguir mostra a relação entre as áreas dos cômodos (em m2) e as potências das lâmpadas (em W), e foi utilizado como referência para o primeiro pavimento de uma residência.

Obs.: Para efeitos dos cálculos das áreas, as paredes são desconsideradas.

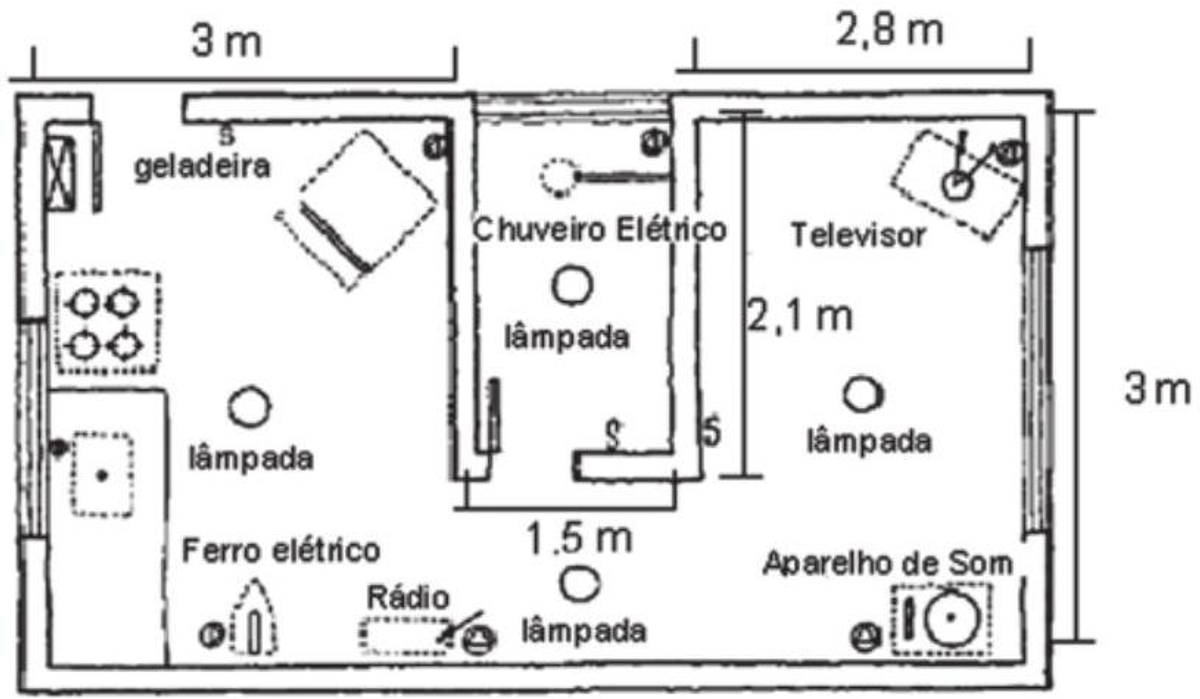

Considerando a planta baixa fornecida, com todos os aparelhos em funcionamento, a potência total, em watts, será de
