Questão 46 — ENEM 2012 PPL

📋 Ficha da Questão

• 📚 Matérias Necessárias: Física → Segurança elétrica
• ⚡ Nível: Fácil — é o símbolo do fio terra.
• 🎯 Tema/Habilidade: O que o símbolo orienta o consumidor a fazer.
• 🏆 Gabarito: A — revelado após a resolução completa

🔎 Passo 1 — O que a questão pede

• Comando: sobre o que o símbolo orienta o consumidor.
• Estrutura da questão: o manual da máquina de lavar traz o símbolo de aterramento.
• Armadilha antecipada: associar o símbolo a redes de água ou esgoto. Ele é elétrico, e não hidráulico.

📚 Passo 2 — O conceito em jogo

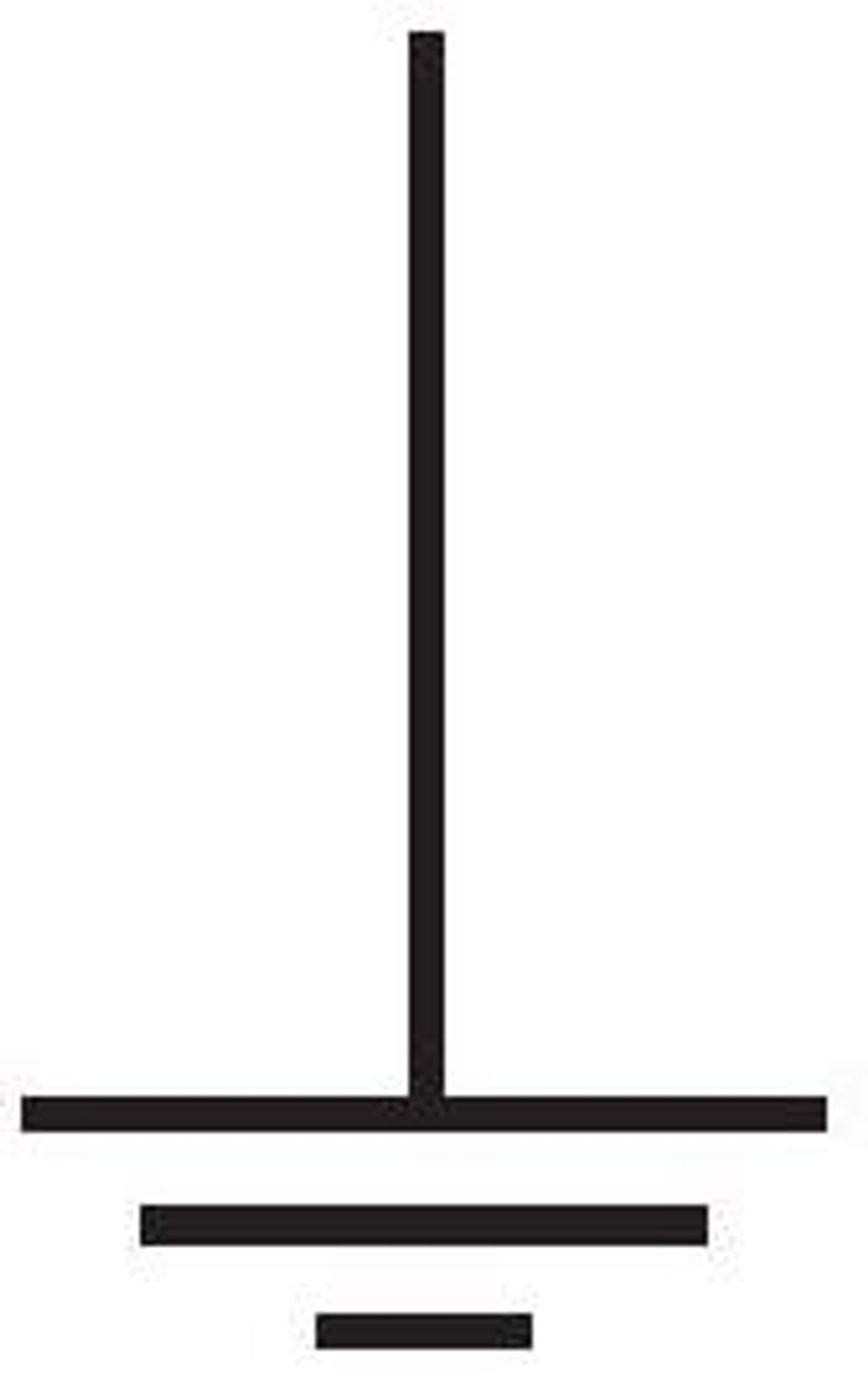

O símbolo de linhas horizontais decrescentes sob uma linha vertical indica aterramento elétrico.

O fio terra conduz ao solo eventuais correntes de fuga da carcaça do aparelho.

Sua função é proteger o usuário contra choques e evitar sobrecargas no circuito.

🧮 Passo 4 — O caminho até a resposta

Reconheça o símbolo apresentado como o de aterramento elétrico.

Lembre a função do fio terra: escoar correntes de fuga para o solo.

A orientação é ligar a máquina a um fio terra para evitar sobrecarga elétrica — alternativa A.

🔍 Passo 5 — Análise das Alternativas

• A) ✓ Correta. O símbolo indica aterramento, cuja função é escoar correntes de fuga e proteger o circuito.
• B) ✗ Incorreta. O fio neutro fecha o circuito de alimentação e não cumpre a função de proteção.
• C) ✗ Incorreta. O fio terra escoa corrente para o solo, em vez de aproveitar cargas dele.
• D) ✗ Incorreta. O símbolo é elétrico, e não hidráulico.
• E) ✗ Incorreta. O símbolo não tem relação com a rede de esgoto.

🏁 Passo 6 — O que levar dessa questão

Três tracinhos decrescentes é terra. Serve para o choque não vir em você.
